Nyomáscsökkentő PB palackra tömlővel

Leírás

Az alábbi készülékekhez használható:

gorgazegy016

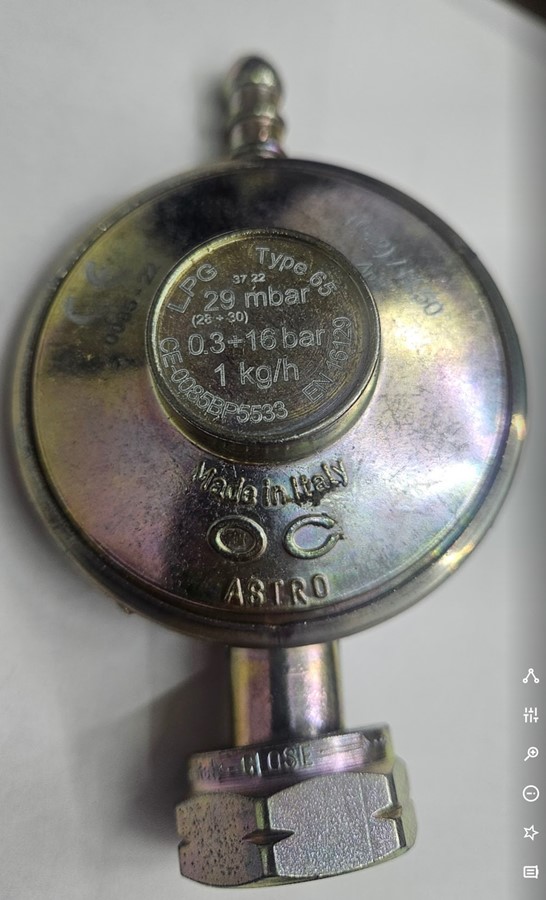

NYOMÁSCSÖKKENTŐ BELSŐ MENETES CSATLAKOZÓVAL:

Márka: OC ASTRO

Tipus: 65.30

Gáztipus :propan-butan

Névleges kilépő nyomás: 30 mbar

Belépő nyomás: 0,3-16 bar között

Tanúsítvány száma: MB 69243370 0001

Gyártja: GNALI BOCIA

SZERELÉSI TÁJÉKOZTATÓ PB-GÁZÜZEMŰ NYOMÁSCSÖKKENTŐHÖZ

Minden propán-bután gázról üzemelő háztartási készülékhez (sütés, főzés, hűtés, melegítés) kötelező nyomás csökkentőt használni. A nyomáscsökkentő helye a 28 gázpalack és készülék között van.

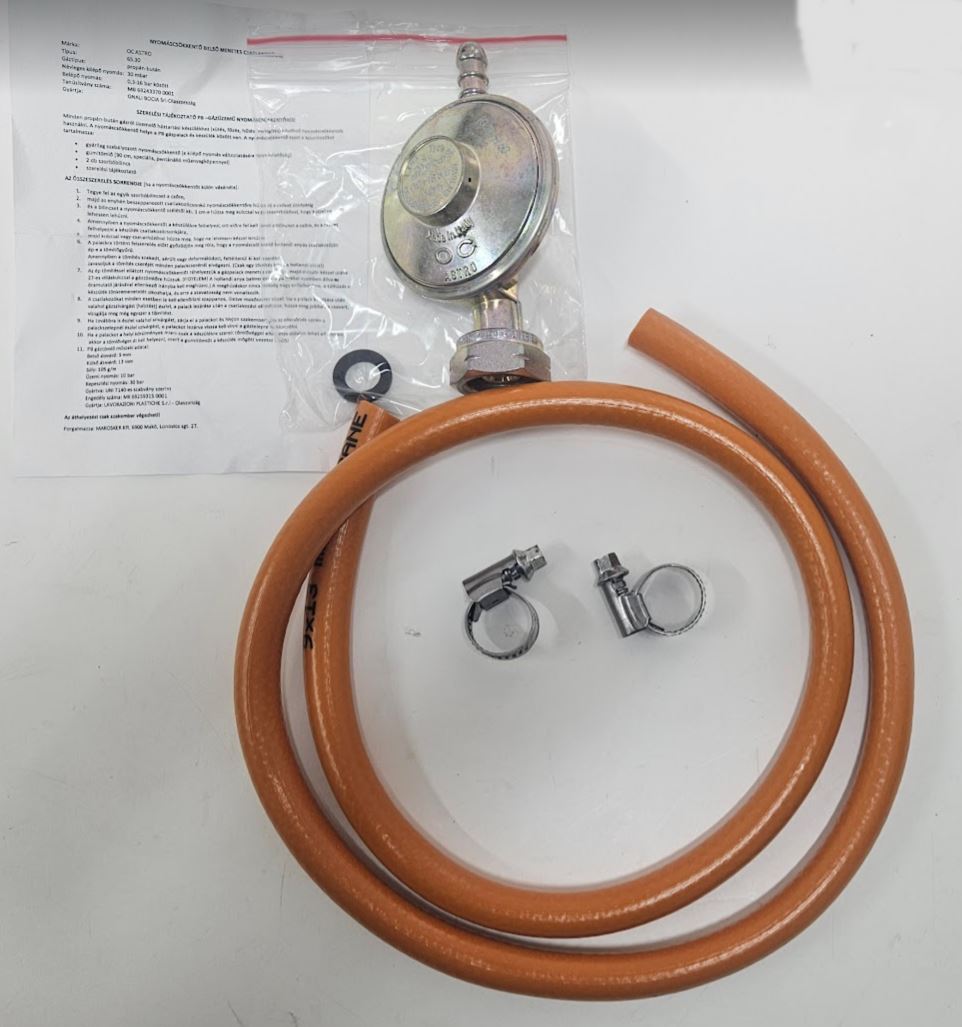

A nyomáscsökkentő szett a következőket

tartalmazza:

gyárilag szabályozott nyomáscsökkentő (a kilépő nyomás változtatására nincs lehetőség)

gumitömlő (90 cm, speciális, pentánálló műanyagköpennyel)

2 db szorítóbilincs

szerelési tájékoztató

AZ ÖSSZESZERELÉS SORRENDJE (ha a nyomáscsökkentőt külön vásárolta):

1. Tegye fel az egyik szorítóbilincset a csőre,
2. majd az enyhén beszappanozott csatlakozócsonkú nyomáscsökkentőre húzza rá a csövet ütközésig
3. a bilincset a nyomáscsökkentő szélétől kb. 1 cm e húzza meg kulccsal vagy csavarhúzóval, hogy kézzel ne

lehessen lehúzni

4. Amennyiben a nyomáscsökkentőt a készülékre felhelyezi, ott előre fel kell tenni a bilincset a csőre, és a csövet felhelyezni a készülék csatlakozócsonkjára,

majd kulccsal vagy csavarhúzóval húzza meg hogy ne lehessen kézzel lehúzni.

6. A palackra történt felszerelés előtt győződjön meg róla, hogy a nyomáscsökkentő hollandi anyás csatlakozóján

ép-e a tömítőgyűrű

Amennyiben a tömítés szakadt, sérült vagy deformálódott, feltétlenül ki kell cserélni,

Javasoljuk a tömítés cseréjét minden palackcserénél elvégezni. (Csak egy tömítés lehet a hollandi alatt)

7. Az ép tömítéssel ellátott nyomáscsökkentőt ráhelyezzük a gázpalack menetes csonkrája, majd először kézzel utána 27-es villáskulccsal a gáztömlőre húzzuk, (FIGYELEMI A hollandi anya balmenetes, a palackkal szemben állva

óramutató járásával ellenkező irányba kell meghúzni. A meghúzáskor nincs szükség nagy erőkifejtésre, a túlhúzás a készülék tönkremenetelét okozhatja, és erre a szavatosság nem vonatkozik.

8. A csatlakozókat minden esetben le kell ellenőrizni szappanos, illetve mosószeres vízzel. Ha a palack kinyitása után

valahol gázszivárgást (habzást) észlel, a palack lezárása után a csatlakozást ellenőrizze, húzza meg jobban a csavart,

vizsgája meg még egyszer a tömítést.

Ha továbbra is észlel valahol szivárgást, zárja el a palackot és hívjon szakembert

9.palackszelepnél észlel szivárgást, a palackot lezárva vissza kell vinni a gáztelepre és kicserélni

10. Ha a palackot a helyi körülmények miatt csak a készülékre szerelt tömlővéggel ellentétes oldalon lehet elhelyezni, akkor a tömlővéget át kell helyezni, mert a gumitömlőt a készülék mögött vezetni TILOSI Az áthelyezést csak szakember végezheti

11.PB gáztömő műszaki adatai: Belső átmérő: 9 mm

Külső átmérő: 13 mm

Súly: 105 g/m

Üzemi nyomás: 10 bar

Repesztési nyomás: 30 bar

Gyártva: UNI 7140-es szabvány szerint

Engedély száma: Mk 69259315 0001

Gyártja: LAVORAZIONI PLASTICHE S.1.1-Claszország

Forgalmazza: MAROSKER KR. 6900 Makó, Lonovics sgt. 27.
