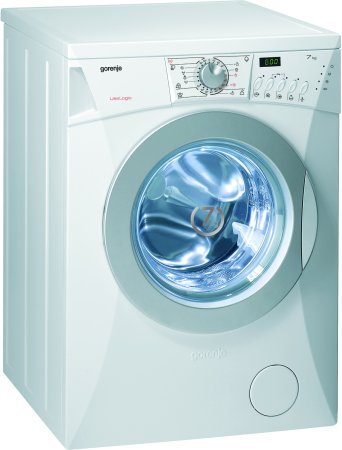

A Gorenje WA72105, teljes azonosító szerint 185850/05 szabadonálló automata mosógép műszaki adatai, hibajelzései, fontosabb gyári alkatrészei, robbantott ábrája és elektromos kapcsolási rajza egy helyen.
ART: 185850/057 kgA+54 literes dob
Fontos készülékazonosítás
Ne csak a WA72105 modellnév alapján rendelj alkatrészt.
Modell: WA72105
ART: 185850
Teljes ART: 185850/05
GSD-típus: PS23/100
EAN: 3838942411380
A /05 szervizindex az alkatrész-azonosítás része. Azonos modellnév mellett más szervizindexhez eltérő alkatrészek tartozhatnak.
Az adattábla az ajtó kinyitása után, az ajtónyílás fölött található. Innen olvasd le a teljes azonosítót; ne a hátlap alapján rendelj.

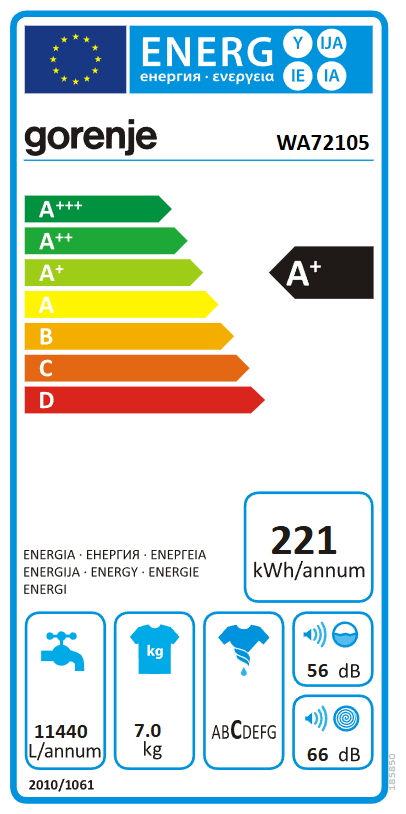

Műszaki adatok
A+
221 kWh/év
11 440 liter/év
56 / 66 dB
Hibakódok és villogási hibajelzések
E1
NTC hőmérséklet-érzékelő hiba
A vezérlő és az NTC közötti kapcsolat megszakadt, vagy az érzékelő rövidzárlatos. A program fűtés nélkül fejeződhet be.
E2
Ajtózárási hiba
Csukd be ismét az ajtót, majd nyomd meg a Start gombot. Tartós hibánál az ajtózár és a vezetékezés ellenőrzendő.
E3
Vízbeeresztési hiba
Ellenőrizd a vízcsapot, a befolyócsövet és a bemeneti szűrőt. Szelep- vagy vízszintérzékelési hiba is lehetséges.
E4
Tachogenerátor-jel hiba
A motorvezérlés nem kap megfelelő fordulatszám-visszajelzést. A motor, a tacho és a kábelezés vizsgálandó.
E5
Motortriak zárlata
A dob erősen vagy hirtelen indulhat. A motorvezérlő teljesítményelemének vizsgálata szükséges.
E6
Fűtési hiba
A víz nem éri el az előírt hőmérsékletet. A fűtőelem, az NTC, a vezetékezés vagy a vezérlés hibája lehetséges.
E7
Leeresztési hiba
Tisztítsd ki a szűrőt, ellenőrizd a fali szifont, a kifolyócsövet és a szivattyú járókerekét.
E8
Centrifugafordulat-hiba
A tesztprogramban jelenhet meg, ha a készülék nem éri el az előírt centrifugafordulatot.
E9
Vízszivárgás vagy túlfolyás
Ellenőrizd a befolyócsövet, a készülék alját és a padlót. Látható szivárgásnál zárd el a vízcsapot.
Gyakran keresett és cserélt alkatrészek
Leeresztő szivattyú
Rajzszám: 0114
Gyári cikkszám: 547364
230 V, 24 W. Víz marad a gépben, nincs centrifugálás vagy E7 hiba.
Cső fűtőelem , Fűtőtest
Rajzszám: 0117
Gyári cikkszám: 181701
230 V / 2000 W. Hideg mosóvíz, hosszú program vagy E6 hiba.
Ajtókapcsoló
Rajzszám: 0373
Gyári cikkszám: 170966
A program nem indul, az ajtó nem reteszel vagy E2 hiba.
NTC hőmérséklet-érzékelő
Rajzszám: 0616
Gyári cikkszám: 581213
E1 vagy E6 hiba, hibás hőmérséklet-szabályozás.
Dupla vízbeeresztő szelep
Rajzszám: 0387
Gyári cikkszám: 789799
Nem vesz vizet, lassan tölt vagy E3 hiba.
Nyomáskapcsoló
Rajzszám: 0690
Gyári cikkszám: 134311
Hibás vízszintérzékelés, túl sok vagy túl kevés víz.
Szivattyúszűrő
Rajzszám: 0650
Gyári cikkszám: 126151
Rendszeres tisztítása csökkenti a leeresztési hibák esélyét.
Szűrőház
Rajzszám: 0646
Gyári cikkszám: 169185
Repedés, tömítetlenség vagy sérült menetrész esetén cserélendő.
Hajtószíj 6E PJ 1278
Rajzszám: 0067
Gyári cikkszám: 151044
A motor hallható, de a dob nem forog.
Üstszájgumi , Ablakgumi
Rajzszám: 0032
Gyári cikkszám: 249240
Vízszivárgás az ajtónál, szakadás vagy erős penészesedés.
Csapágy 6205-2RS-C3
Rajzszám: 0122
Gyári cikkszám: 300698
Morajló centrifuga vagy dobkotyogás.
Csapágy 6206-2RS-C3
Rajzszám: 0344
Gyári cikkszám: 300699
Morajló centrifuga vagy dobkotyogás.
Szimering
Rajzszám: 0172
Gyári cikkszám: 587315
Csapágyjavításkor a két csapággyal együtt cserélendő.
Ajtózsanér
Rajzszám: 0569
Gyári cikkszám: 581113
Az ajtó lóg, nehezen csukódik vagy nem illeszkedik az ajtózárhoz.
Ajtófogantyú
Rajzszám: 0648
Gyári cikkszám: 171035
Törés vagy kilazulás esetén cserélendő.
Szerelői tippek
E7 hibánál ne kezdj azonnal szivattyúcserével
Előbb ellenőrizd a szűrőt, az üst–szűrő közötti tömlőt, a járókereket, a kifolyócsövet és a fali szifont.
E6 hibánál a teljes fűtőkört vizsgáld
A fűtőelem mellett az NTC érzékelőt, a csatlakozókat, a vezetékköteget és a vezérlés fűtéskapcsolását is ellenőrizni kell.
Csapágyjavítás
A 6205 és 6206 csapágy, valamint az 587315 tömítőgyűrű együtt cserélendő. Ellenőrizd a tengely tömítőfelületét (ahol a szimering fut) és a dobegységet is.
Gyári dokumentumok
Gyakori kérdések
A burkolat eltávolítását, elektromos mérést vagy alkatrészcserét csak megfelelő ismeretekkel, szerszámokkal és áramtalanított készüléken végezd.
